WNK ATEX resistente a explosões IP68 Transmissor de nível submersível RS485 Modbus para tanque de irrigação agrícola de poços profundos

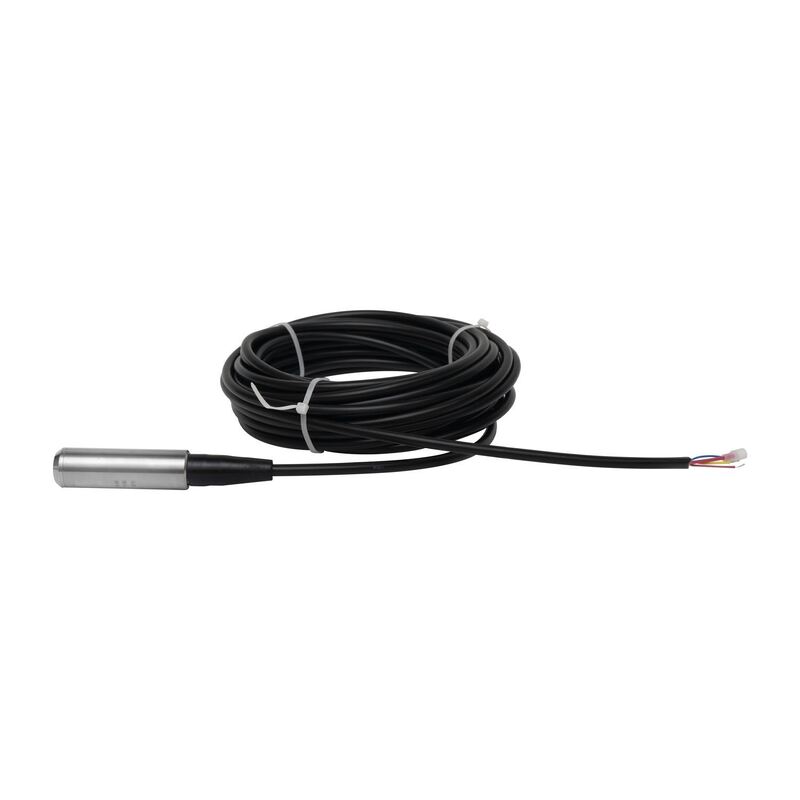

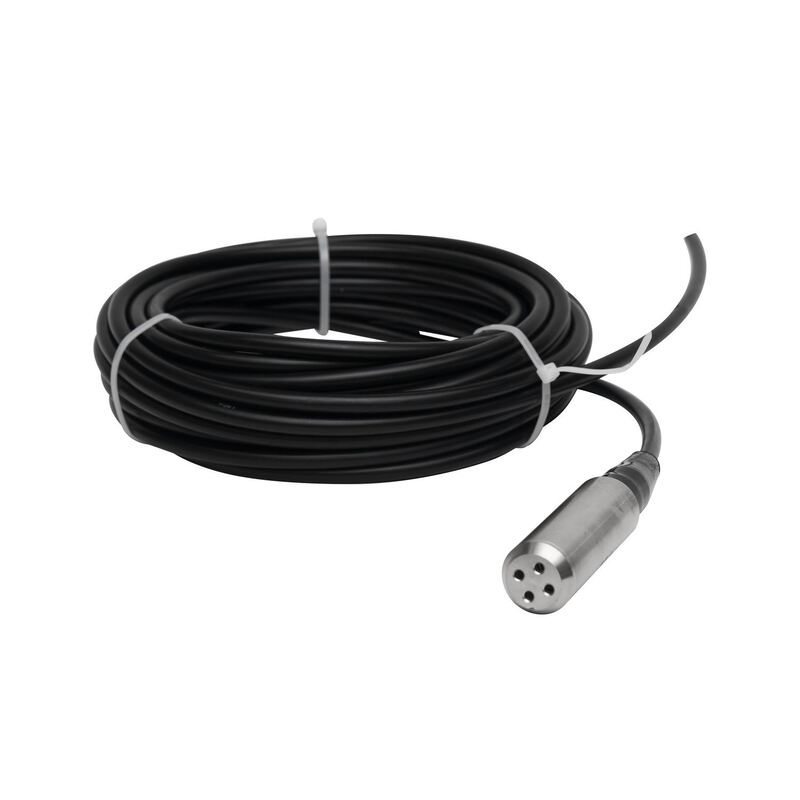

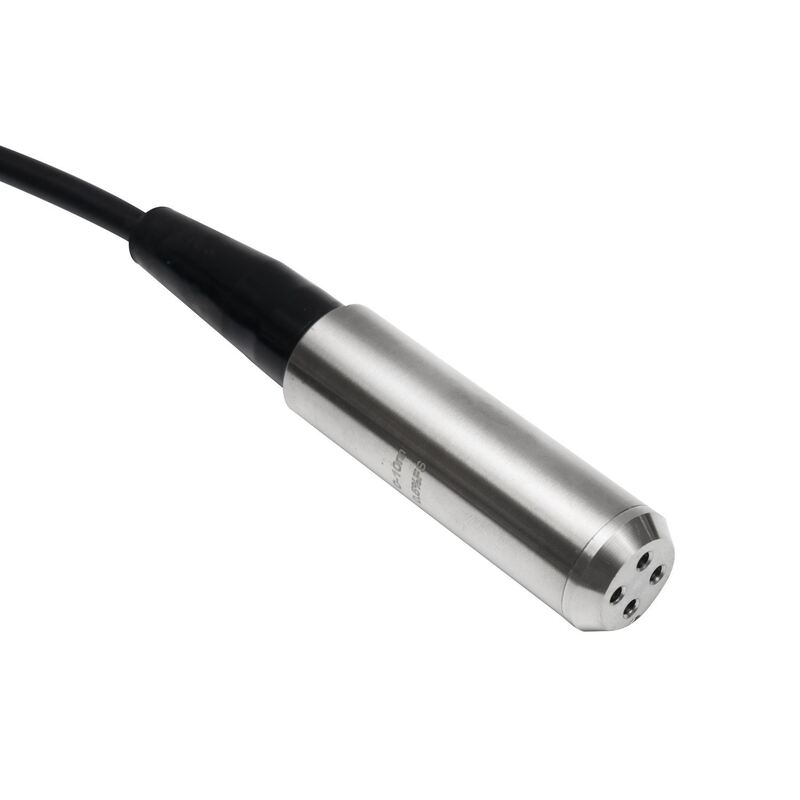

WNK ATEX Transmissor de nível submersível IP68 à prova de explosão com Modbus RS485

OTransmissor de nível à prova de explosão WNK8010-ATEX-RSCombina a certificação de segurança intrínseca ATEX com a comunicação digital RS485 Modbus RTU para redes multi-sensores em ambientes agrícolas e industriais perigosos. CertificadoATEX Ex ia IIC T4 Gapara atmosferas de gás da Zona 0 e IP68 submersível a 200 metros, permite até 32 sensores num único autocarro RS485, reduzindo drasticamente os custos de fiação para a monitorização de irrigação de vários poços, granjas de tanques,e redes de águas subterrâneas distribuídas em que a protecção contra explosões é obrigatória.

RS485 Modbus Multi-Sensor Networking

• Até 32 sensores por autocarro:Transmissores WNK8010-ATEX-RS múltiplos em cadeia de Daisy em um único cabo RS485 de par torcido, monitorando dezenas de poços ou tanques a partir de um controlador
• Protocolo Modbus RTU:Códigos de função Modbus padrão 03/04 (nível de leitura, temperatura, diagnóstico) e 06/16 (configuração de gravação) para integração perfeita de PLC/SCADA
• Parâmetros configuráveis:Endereço Modbus ajustável (1-247), taxa de baud (1200-115200bps), formato de dados e sensor zero/span através de comandos Modbus
• Precisão digital:Leitura direta de nível de flutuação de 32 bits em metros elimina a deriva do sinal analógico, erros de circuito de solo e ruído de conversão A/D
• Opção de saída dupla:Saída digital RS485 + analógica simultânea de 4-20mA para sistemas mistos com controladores modernos e antigos

Certificado ATEX para agricultura perigosa

• Zona 0 Gás (Ex ia IIC T4 Ga):Seguro para atmosferas com explosão contínua, incluindo o biogás proveniente da decomposição anaeróbica em reservatórios de irrigação, o metano na água subterrânea e os vapores de combustível perto das estações de bomba de diesel
• Zona 20 Pó (Ex ia IIIC T135°C Da):Certificado para as áreas de mistura de pó agrícola combustível, incluindo pó de cereais, pó de fertilizantes e pesticidas
• Isolamento galvânico:Isolamento de sinal RS485 integrado elimina os circuitos de solo entre áreas perigosas e seguras quando vários sensores compartilham um ônibus comum

Especificações técnicas

Aplicações

• Campos de irrigação de vários poços:Monitorar os níveis de água em dezenas de poços de irrigação simultaneamente através de uma única rede RS485 Modbus, permitindo o controle centralizado da bomba e a alocação de água
• Monitorização das explorações de tanques:Conectar até 32 tanques de armazenamento (água, fertilizante, combustível) num único autocarro com segurança certificada ATEX para áreas de armazenamento de diesel e produtos químicos
• Redes de monitorização das águas subterrâneas:Monitorização digital a longo prazo dos aquíferos com registo de dados por carimbo horário, telemetria remota através de gateways Modbus-to-4G
• Sistemas de canalização:Sensores de nível distribuídos ao longo de redes de canais com integridade de dados digitais em cabos longos (até 1200 m a 9600bps)
• Biogás e águas residuais:Certificado ATEX para monitorização em poços de recolha de biogás, reservatórios de alimentação de digestores anaeróbios e lagoas de águas residuais agrícolas

Mapa do registo Modbus (resumo)

Qualidade e conformidade

• Certificado de exame de tipo ATEX do organismo notificado da UE
• ISO 9001:2015 Fabricação com total rastreabilidade dos materiais
• Compensação de temperatura de 100% e calibração individual
• Teste de combustão submersa de 48 horas com verificação da comunicação Modbus
• Manual completo do protocolo Modbus e mapa do registo incluídos
• Garantia de 12 meses para danos não causados pelo homem

Perguntas frequentes

Q: Quantos sensores posso ligar numa rede RS485?
R: Até 32 sensores WNK8010-TT ATEX-RS por segmento RS485 sem um repetidor.

P: O RS485 também precisa passar por uma barreira ATEX?
R: Sim, as linhas de comunicação RS485 devem passar por uma barreira certificada ATEX IS concebida para sinais RS485.Recomendamos modelos de barreira que preservam a integridade do sinal diferencial RS485 para comunicação Modbus confiável.

P: Posso adaptá-lo a um sistema existente de 4-20mA?
R: Sim. O WNK8010-ATEX-RS pode ser encomendado com saída RS485 + 4-20mA simultânea, permitindo adicionar monitoramento Modbus digital mantendo a compatibilidade com controladores 4-20mA existentes.

P: Qual é a distância máxima de cabo para RS485 Modbus?
R: Até 1200 metros a 9600 baud com cabo blindado de par torcido adequado. Para distâncias mais longas, os gateways Modbus-to-fiber ou Modbus-to-4G podem estender a rede indefinidamente.

P: Qual é a quantidade mínima de encomenda?
A: Aceitamos pedidos de 1 peça para avaliação e teste de protocolo.
